다중재료 (Polyjet) 3D 프린팅
* 다중재료 (Polyjet) 3D프린팅
. 프린터 헤드에서 미세한 방울 형태의 광경화 수지를 분사(Jetting)함과 동시에 UV 램프로 즉시 경화시켜 층을 쌓는 방식입니다
. 잉크젯 프린터와 유사한 원리로 작동하며, 여러 개의 노즐을 통해 서로 다른 특성의 재료나 색상을 동시에 분사하여 하나의 파트에 구현할 수 있습니다. .
. 사용하는 재료에 따라 연성 , 강성 , 탄성 , 투명 , Pantone Validated™ 인증 컬러 기준의 60만혼합(Mix)색 등을 따로 또는 동시에 표현할 수 있습니다.

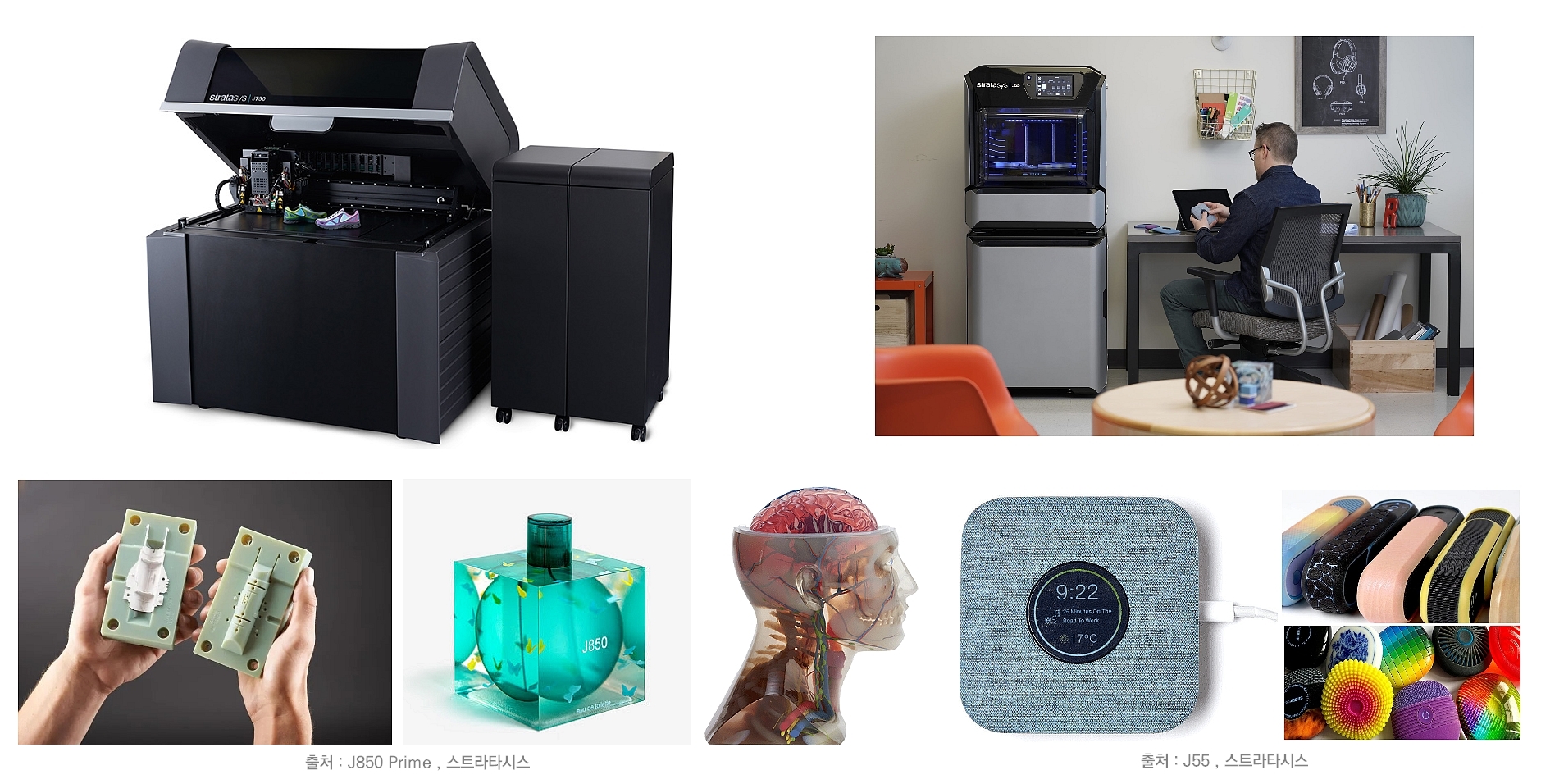

구분 | 산업용도 (J850 Prime) | 디자인용도 (J55) | |||
열원 및 구조 | . 다중 재료 분사 프린터 헤드 및 UV램프 . 490 x 390 x 200 mm (대형 파트 대응) . 레이어 높이 : 최소 14미크론 (최상의 표면 조도) | . 다중 재료 분사 프린터 헤드 및 UV램프 . 최대 1,174 cm2 (회전식 트레이, 소형-중형) . 레이어 높이 : 최소 18미크론 (디자인 검증에 충분한 정밀도) | |||
설명 | . 풀컬러 및 다중 재료 출력이 가능한 플래그십 모델로 디자인 검증 및 의료용 모델 제작에 쓰입니다. . 엔지니어링 성능, 대형 시제품, 고속 생산 . 동시 사용 재료 : 7가지 (재료 교체 최소화로 높은 생산성, 640,000가지 이상 산업용 수준의 정밀 색상) | . 회전식 빌드 플랫폼을 채택한 사무실 친화적 장비로, 합리적인 비용으로 고품질 디자인 시제품을 제작합니다. . 디자인 시각화, CMF 구현, 사무실 내 반복 작업 . 동시 사용 재료 : 5가지 (컴팩트한 크기에 최적화된 다중 재료, 640,000가지 이상 초고해상도 풀컬러) | |||
예시 | . 지그 및 고정구: 고무 코팅이 된 정밀 작업용 도구 제작. . 실제 인체 조직과 유사한 질감의 해부학적 모델 및 치과용 수술 가이드 제작 | . 가전, 자동차, 소비재의 CMF(Color, Material, Finish) 디자인 검증. . 풀컬러 피규어 및 인체 모형 | |||
| 사용 가능 장비 군 | 바로가기 | 바로가기 | |||
| 사용 가능 재료 군 | 바로가기 , Tough One | 바로가기 |
* 주요 특성
. 장점
- 초고정밀도 및 표면 품질: 레이어 두께가 최소 14~16마이크론에 불과해 적층 결이 거의 보이지 않을 정도로 매끄러운 표면을 제공합니다.

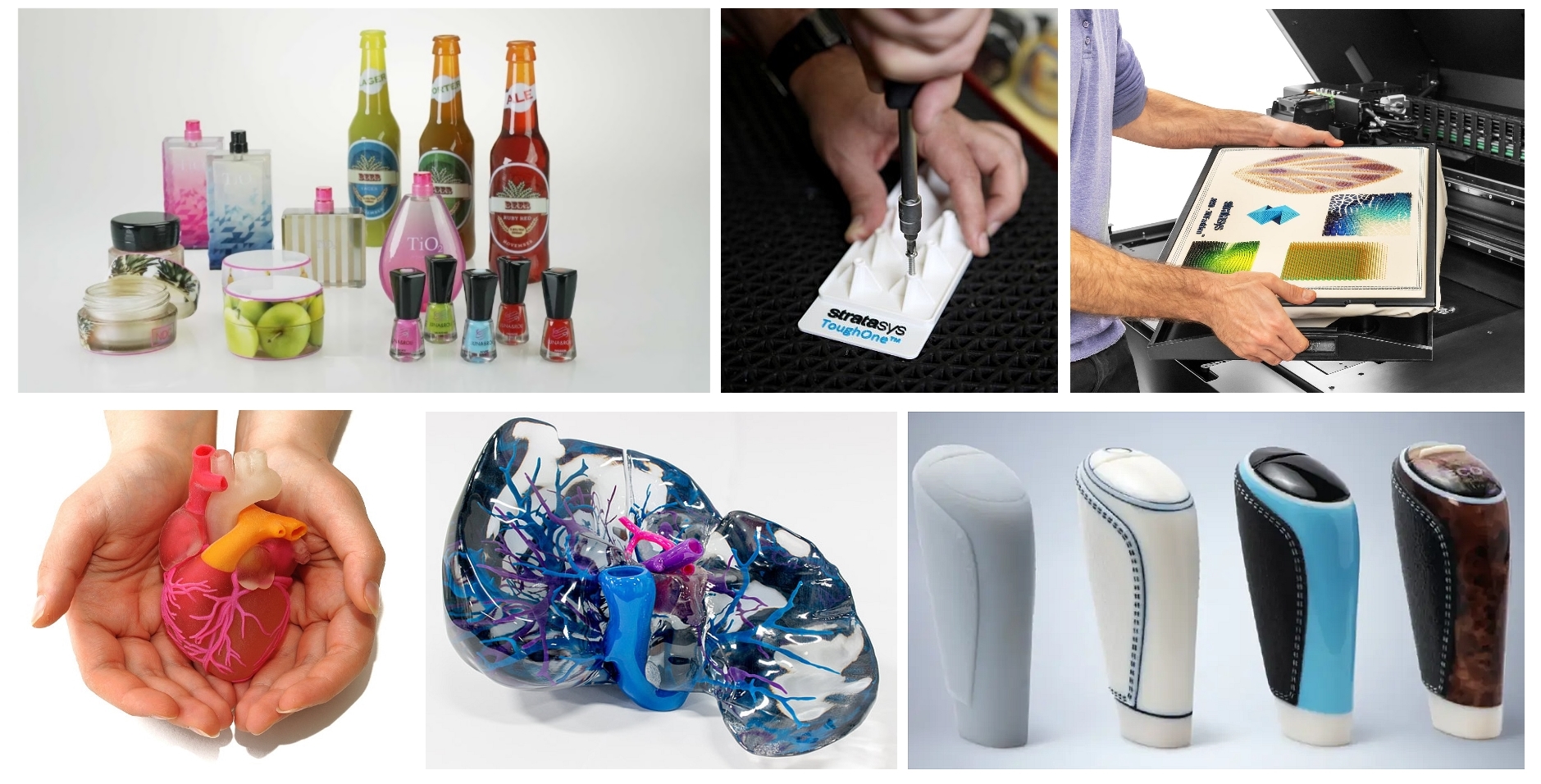

- 압도적인 사실감 : 서로 다른 재료를 혼합(Digital Materials)하여 수천 가지 색상과 투명도, 질감, 다양한 경도(Shore A)를 하나의 모델에서 동시에 구현할 수 있습니다.
다중 재료 출력 : 강성(Vero), 탄성(Agilus30), 투명성 등 서로 다른 성질의 재료를 혼합 분사하여 고무 손잡이가 달린 전동 드릴처럼 복합적인 제품을 한 번에 출력합니다.
- 복잡한 형상 구현: 수용성 서포트 재료(SUP706B 등)를 사용하여 내부가 비어 있거나 매우 복잡한 구조도 손상 없이 세척하여 완성할 수 있습니다
. 단점
- 장비 및 전용 재료의 비용이 매우 높습니다.
- 광경화 수지의 특성상 내열성과 내구성이 낮아 기능성 테스트보다는 외관 디자인 검증 및 교육용 모델에 주로 사용됩니다.
최근 이를 개선한 재료(Tough One)가 출시되었습니다.
. 재료
- Digital Model: 수만 가지 풀컬러 구현 (VeroUltra 재료 계열)
- 엔지니어링 재료 : Gigital ABS , Tough One
- Flexible: 고무와 같은 탄성 구현 (Agilus30 계열)
- Transparent: 유리와 같은 투명도 구현 (VeroUltraClear)
- Biocompatible: 인체 접촉 및 수술 가이드용 생체 적합 재료
- Anatomical: 실제 인체 조직의 질감과 물리적 특성 모사
