메탈 3D 프린팅(DMP/PBF 방식)
* 메탈 분말베드융해 (DMP/PBF) 3D프린팅
. 베드에 미세한 금속 분말(Metal Powder)을 얇게 도포한 후, 고출력 파이버 레이저(Fiber Laser)를 조사하여 금속 가루를 선택적으로 녹여 붙여 층을 쌓아가는 방식입니다.
. 산소 농도를 극도로 낮춘 진공·비활성 가스 환경에서 제작되어 불순물이 거의 없는 고밀도 금속 부품을 생산합니다.
. 기존 주조나 절삭 가공으로는 구현이 불가능한 복잡한 내부 냉각 채널, 경량화 격자(Lattice) 구조 등을 제작하는 데 최적화되어 있습니다.

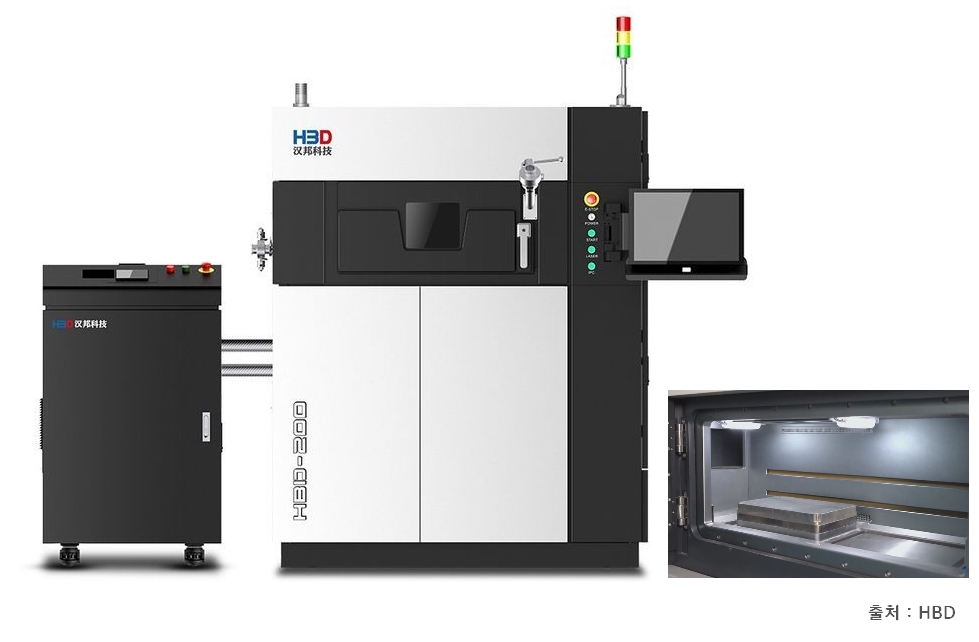

구분 | 테라웍스 (TERRA 250P/270P) | HBD 시리즈 (HBD-200 / 350) | |||
열원 및 구조 | . 500W High Power Fiber Laser & 3D Scanner 시스템 . 250 x 250 x 300 mm (빌드 사이즈) . 고속 리코팅 시스템 및 가스 순환 필터 유닛 | . 500W 또는 1000W Fiber Laser (Single/Dual 선택 가능) . 325 x 325 x 400 mm (대형 빌드 사이즈) . 고정밀 갈바노미터 스캐너 및 밀폐형 자동 순환 정화 시스템 | |||
설명 | . 국산 메탈 3D프린팅 장비 . 금형 특화: 타이어 사이프(Sipe) 및 사출 금형 분야의 정밀 적층에 특화 . 국산 기술: 국내 환경에 최적화된 유지보수와 공정 파라미터 제어 제공 . 안정성: 장시간 연속 출력 시에도 균일한 레이저 품질 유지 | . 외산 HBD . 높은 가성비: 합리적인 도입 비용으로 대형 금속 부품 양산 체계 구축 가능 . 양산 최적화: 멀티 레이저 옵션을 통해 제작 속도를 높이고 생산 효율 극대화 . 오픈 시스템: 사용자 편의에 따른 공정 파라미터 조절이 자유로워 연구 및 특수 부품 제작에 유리 | |||

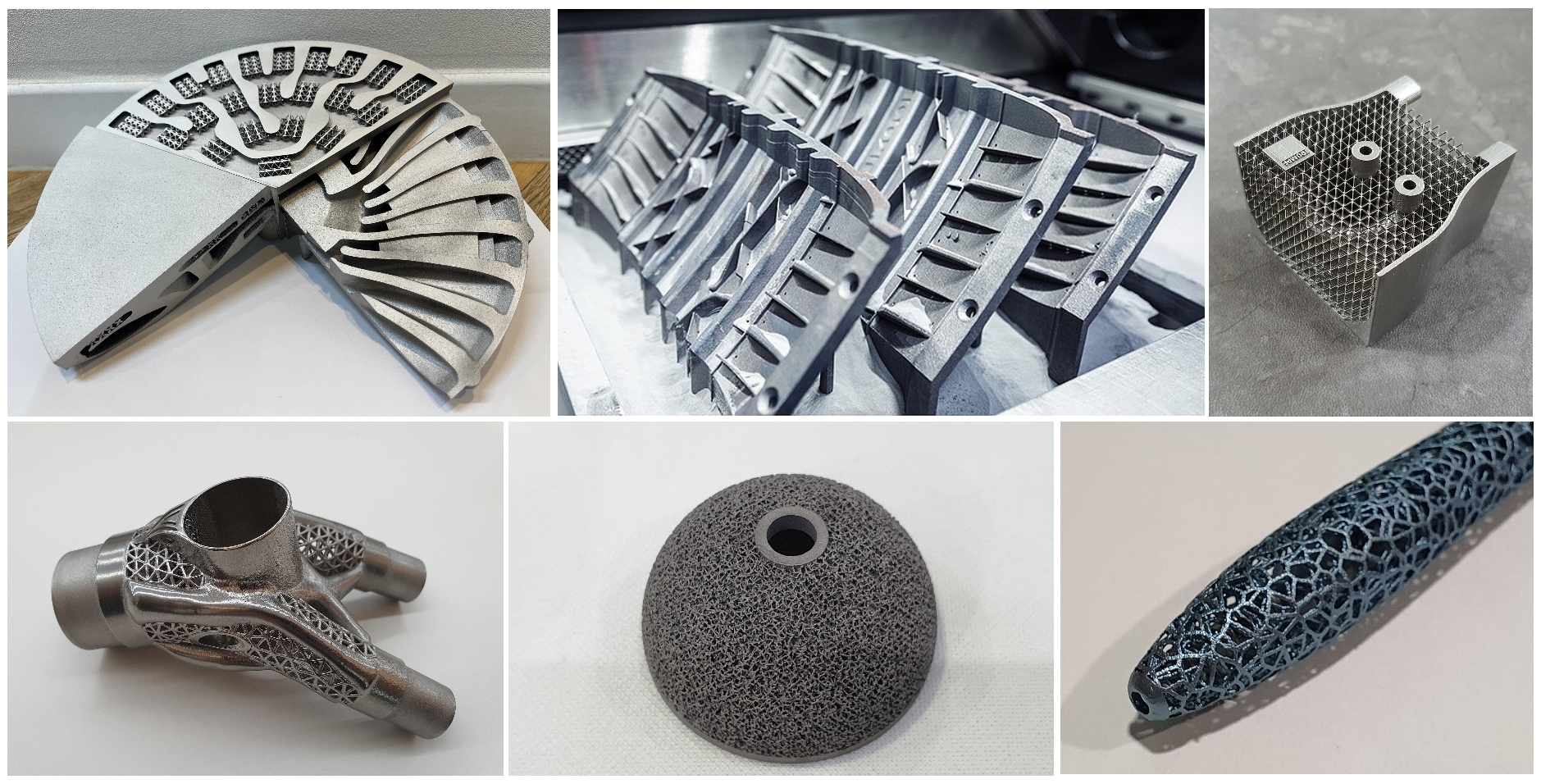

예시 | . 금형: 자동차 타이어용 초정밀 사이프(150급), 엔진 헤드 냉각 인서트 . 기계 부품: 금속 하우징, 고강도 브래킷, 기구부 부품 . 연구개발: 국내 대학 및 연구소의 맞춤형 금속 소재 테스트용 | . 항공/우주: 대형 브래킷, 경량화 엔진 부품, 복잡한 위성 구조체 . 의료/치과: 맞춤형 RPD(국소 의치), 임플란트 및 수술 가이드 대량 생산 . 산업 일반: 고성능 방열판, 산업용 로봇 그리퍼, 유압 부품 및 밸브 바디 | |||
| 사용 가능 장비 군 | 바로가기 | 바로가기 | |||
사용 가능 재료 군 |
* 주요 특성
. 장점
- 최고 수준의 물성: 주조품 이상의 강도와 밀도를 가지며, 열처리를 통해 가공품에 준하는 기계적 성능을 낼 수 있습니다.
- 혁신적 경량화: 위상 최적화(Topology Optimization)를 통해 강도는 유지하면서 무게를 획기적으로 줄인 부품 제작이 가능합니다.
- 부품 통합: 여러 개의 부품을 하나로 통합 설계하여 조립 공정을 없애고 내구성을 높일 수 있습니다.
- 고순도 환경: 산소 수치를 25ppm 이하로 제어하여 티타늄과 같은 반응성 금속의 품질을 극대화합니다.
- 안전한 공정 관리: 산소 농도를 100ppm 이하로 정밀하게 유지하며, 자동 파우더 공급 및 회수 시스템을 지원합니다.
. 단점
- 서포트 구조 필요: 메탈 특유의 열 변형을 방지하고 열을 배출하기 위해 금속 지지대(Support)가 필요하며, 출력 후 이를 제거하는 후공정이 필수적입니다.
- 비용 및 관리: 고가의 금속 분말을 사용하며, 안전한 파우더 관리를 위한 전용 설비와 전문 인력이 필요합니다.
- 설치 환경: 금속 분말의 안전한 취급을 위해 방폭 설비 및 가스 배기 시설이 갖춰진 전용 공간이 요구됩니다
. 재료
- Titanium (Ti6Al4V): 가볍고 강하며 생체 적합성이 뛰어나 의료 및 항공우주에 필수적인 소재입니다.
- Stainless Steel (316L/17-4PH): 부식에 강하고 기계적 성질이 우수하여 의료기기, 범용 산업 부품에 널리 쓰입니다.
- Nickel Alloy (Inconel 625/718): 초고온 환경에서도 강도를 유지하여 터빈 엔진 부품 등에 사용됩니다.
- Aluminum (AlSi10Mg): 열전도율이 좋고 가벼워 자동차 및 전자제품 방열 부품에 적합합니다.
- Cobalt Chrome (CoCr): 치과 기공 및 인공 관절 제작에 최적화된 고강도 소재입니다.
* 대표 장비군
